伺服電機定位操作之前一般都需要先進行原點回歸,怎樣操作才合理？

原點回歸，又名原點復位、伺服回零...等等。

伺服電機在進行伺服定位操作之前一般都需要先進行原點回歸，否則伺服電機可能會罷工，說是在「原點回歸未完成時啟動」。

那么，為什么要進行原點回歸？以及，怎樣進行原點回歸的操作呢？

所謂定位，就是要讓伺服電機走到一個確定的位置。

這個位置可以是增量式的，也可以是絕對式的。打個比方，我們現在在路上，我們要往前走 10 米，相當于我們的位置要往前增加十米，這個十米就是一個位置增量。

而如果我們要去這條街上某處地方的咖啡店，我們就需要知道它的確切地址，假設這條街的地址不是門牌號，而是從街的一端開始為 0 米（基準位置），這樣就能確定這條街上每個位置的地址，比如這家咖啡店的地址是這條街 100 米的位置，那么這個 100 米就是一個絕對位置，我們不管在哪一個位置，都能通過走到這條街 100 米的位置找到這家咖啡店。

在定位指令里，就分為增量式的 INC 指令和絕對式的 ABS 指令。

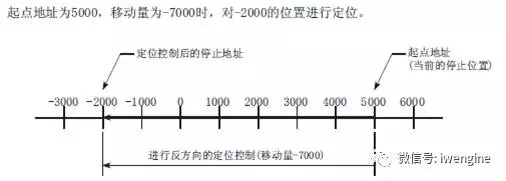

增量（INC）方式

以當前停止的位置為起點，指定移動方向和移動量后進行定位。

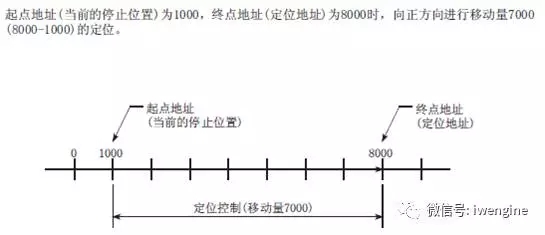

絕對值（ABS）方式

定位到指定的地址，該地址是以原點為基準的位置。

所以，當我們需要進行絕對式定位時，我們就需要對應的機械系統上具有地址，這也就需要一個基準位置，通過這個基準位置去確定機械系統上的每個位置的地址。而這個基準位置，在伺服電機 定位系統里稱為原點。

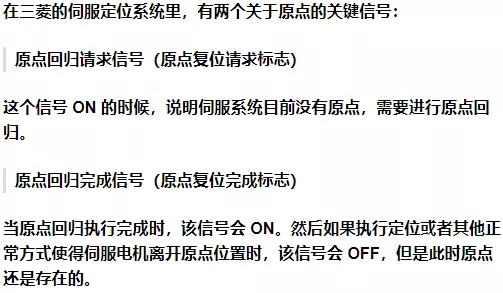

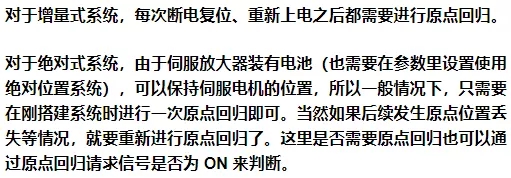

??   判斷是否需要原點回歸可以借助原點回歸請求信號，而不應該借助原點回歸完成信號。

數據設定型

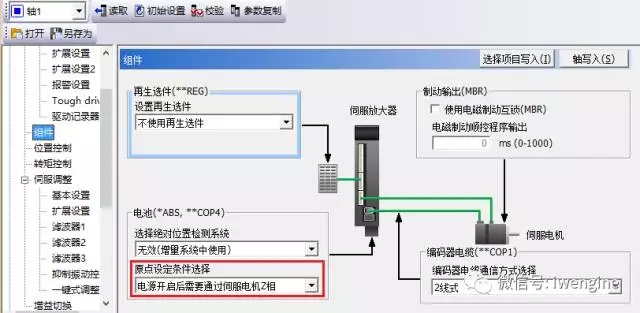

??  伺服電機參數里默認是原點設定條件選擇為『電源開啟后需要通過伺服電機 Z 相』，所以在進行這種數據設定型原點回歸時，要么把這個參數設置為『電源開啟后不需要通過伺服電機Z相』，要么先進行 JOG 使伺服電機轉動一轉以上，再進行原點回歸。

近點 DOG 型

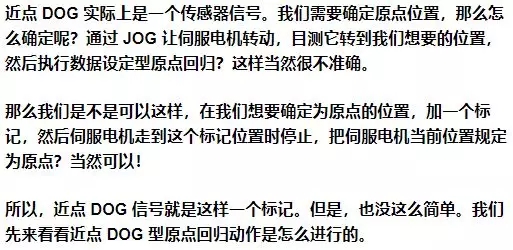

▼什么是近點 DOG？

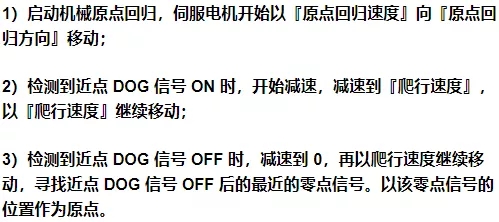

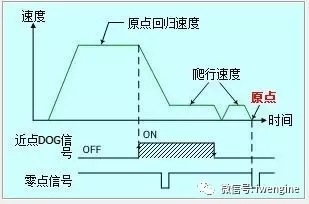

▼近點 DOG 型原點回歸動作過程

▼為什么有『原點回歸速度』和『爬行速度』兩個速度？

▼什么是零點信號？

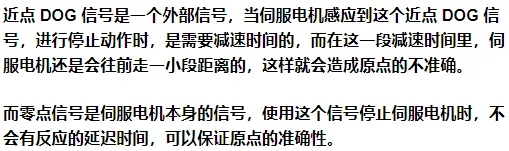

▼為什么不以近點 DOG 信號的位置為原點？
